陶瓷型氟碳粉末涂料填料为什么选用白色熔融氧化铝微粉

陶瓷型氟碳粉末涂料填料为什么选用白色熔融氧化铝微粉

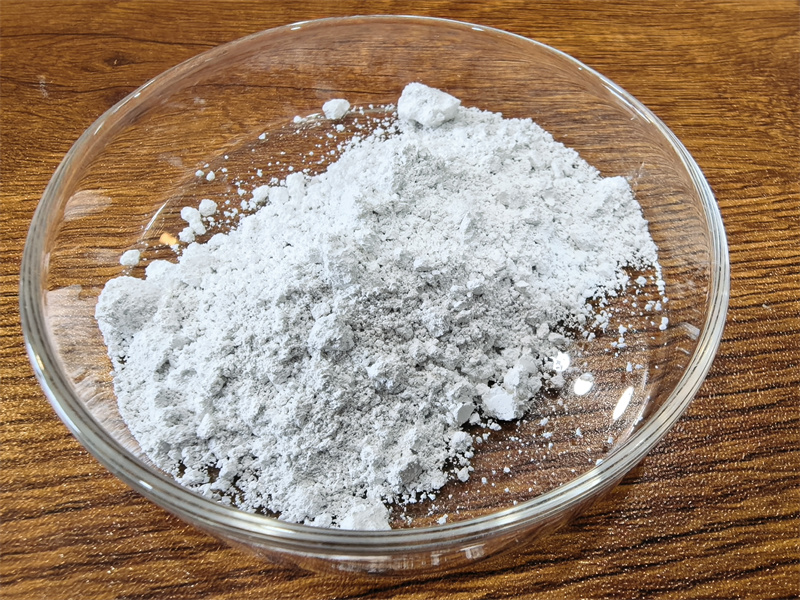

陶瓷型氟碳粉末涂料选用白色熔融氧化铝（WA）微粉的原因

1. 白度优势是第一重点（和 GC 绿碳化硅最大区别） 白色熔融氧化铝为纯白色粉体，Al₂O₃纯度 99% 以上，杂质低、含铁极少，添加进去不会发绿、发黑、发黄，银色、米白、浅灰等建筑常用浅色氟碳都能正常调色； 绿碳化硅是绿色粉体，只能做深色漆，没法做铝单板主流浅色氟碳。棕刚玉含铁高，极易锈斑变色，氟碳户外料基本不用。
2. 提升涂层硬度、抗刮耐磨，实现 “陶瓷化效果” 莫氏硬度 9，在涂层内部形成硬质骨架，把涂层铅笔硬度拉高到 4H~7H，抵抗风沙冲刷、硬物刮擦；这也是叫陶瓷型氟碳粉的由来，普通填料（碳酸钙、滑石粉、石英粉硬度不够，耐磨差很多）。
3. 耐候稳定、适配氟碳长期户外工况（AAMA2605 标准） 白色熔融氧化铝化学惰性强、耐紫外线、耐盐雾、耐酸碱，户外暴晒不粉化、不和氟树脂发生反应，不破坏氟碳本身 20 年 + 的耐老化性能；很多硬质填料在紫外下容易变色、降解，不适合高端建筑氟碳体系。
4. 适配粉末涂料高温烘烤工艺 氟碳粉末喷涂后要 180~220℃高温固化；白色熔融氧化铝熔点 2050℃以上，烘烤过程不分解、不变色、不鼓包，热稳定性优秀。
5. 粉体加工友好，分散好、吸油值低 粒度可控、分布窄，低吸油值，不会大量吸附氟树脂，配方好调、挤出造粒顺畅，喷涂流平稳定，不容易出现针孔、橘皮；棱角颗粒还可以和树脂形成机械咬合，提升涂层附着力、致密性，提升防水防腐能力。

与其它耐磨料相比，白色熔融氧化铝微粉做为陶瓷型氟碳粉末涂料填料的优势

· 白色熔融氧化铝：白色，耐磨好，耐候优 → 浅色/银色陶瓷氟碳粉末首选
· 绿碳化硅：绿色，硬度更高、耐磨更强，但颜色受限 → 仅深色耐磨涂料
· 石英粉：白色，但硬度低，耐磨提升有限
· 棕刚玉：棕褐色、含铁，易生锈变色，户外氟碳禁用
