平板状氧化铝(片状氧化铝）和白刚玉（白色熔融氧化铝WA）的区别

作者：马九玲发布时间：2026-07-03 09:35:57 来源：www.haixuwa.com 点击：

平板状氧化铝(片状氧化铝）和白刚玉（白色熔融氧化铝WA）的区别

平板状氧化铝和白刚玉均为α-Al₂O₃白色粉体，但生产工艺、颗粒形貌、核心性能、用途完全不同，平板状氧化铝是烧结片状功能粉，白刚玉是电熔尖角磨料骨料。

一、生产工艺本质差异

1. 白刚玉（电熔刚玉 WA）

原料：工业氧化铝粉工艺：2000–2250℃电弧炉熔融冷却结晶，大块刚玉破碎、筛分、磁选除铁，研磨等熔融再结晶，晶体粗大、颗粒破碎后呈多棱角、不规则属于电熔型刚玉

2. 平板状氧化铝（片状氧化铝 / Platelet Alumina）

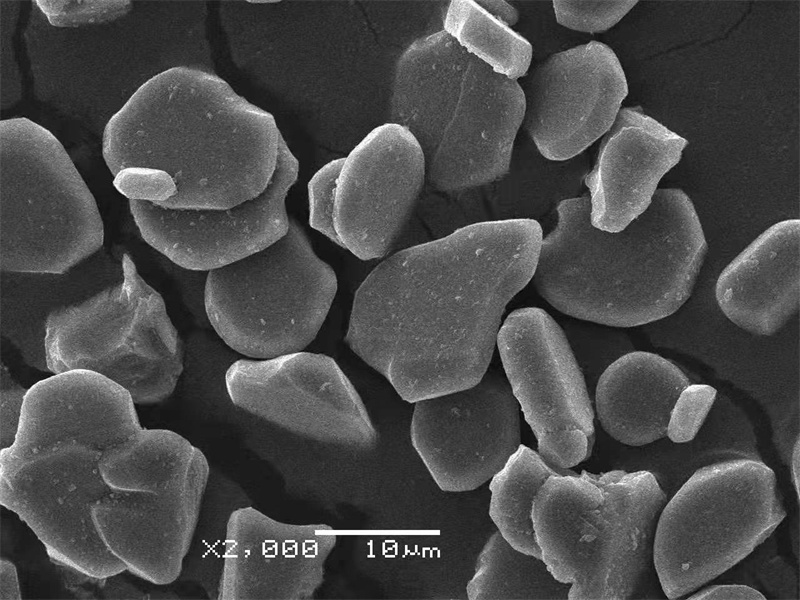

原料：超细煅烧 α-A_l₂O₃，添加形貌控制助剂工艺：1250–1400℃低温固相烧结，控制晶体二维定向生长，再水洗分级不熔融，仅固相结晶长成薄片状、鳞片状单晶，径厚比大（片薄、横向宽）属于烧结型形貌氧化铝

二、关键性能对比

1. 研磨 / 抛光特性

白刚玉（白色熔融氧化铝WA）：棱角锋利，切削力强、去除效率高；抛光易产生细微划痕，主打粗磨、重磨削、喷砂
平板状氧化铝(片状氧化铝）：平面滑动研磨，无尖锐刃口，不划伤工件，镜面抛光效果极佳；切削量小，主打超精密抛光

2. 填充、导热、涂膜性能

白刚玉（白色熔融氧化铝WA）：等轴颗粒，堆积空隙大，导热通路杂乱，涂层/填料铺展差
平板状氧化铝(片状氧化铝）：薄片易定向平铺，形成连续导热通道；涂层阻隔性、光泽、润滑性强，适合导热胶、珠光涂层、化妆品填料

3. 耐火相关性能

白刚玉（白色熔融氧化铝WA）：电熔致密骨料，耐磨、抗侵蚀，用作耐火骨料、浇注料粗颗粒
平板状氧化铝(片状氧化铝）：细粉填料，烧结活性高，提升耐火材料致密度与抗热震

4. 纯度与杂质

白刚玉（白色熔融氧化铝WA）：Al₂O₃≥99.0~99.5%，含微量 Na₂O、Fe₂O₃
平板状氧化铝(片状氧化铝）：Al₂O₃≥99.2%，超低杂质，适配电子、半导体、彩妆

三、应用领域区别

白刚玉（白色熔融氧化铝WA）两大主要应用领域

1. 磨料磨具（主力）：砂轮、切割片、砂纸、不锈钢喷砂、五金粗研磨；高速钢、高碳钢磨削
2. 耐火材料：刚玉砖、钢包浇注料、滑动水口、精密铸造砂；高温耐磨骨料

平板状氧化铝四大主要应用领域

1. 半导体/光学精密抛光：硅片 CMP、光学玻璃、晶体、蓝宝石镜面精抛，无划伤良品率高
2. 导热填充材料：导热硅脂、导热垫片、环氧灌封胶、散热塑料，构建连续导热网络
3. 涂料/珠光/化妆品：增加漆膜光泽、阻隔水汽；彩妆粉底、眼影（顺滑遮瑕、珠光质感）
4. 特种陶瓷、精细耐火：陶瓷增韧、低收缩耐火浇注料细粉、复合涂层耐磨填料

四、粒度及对应中值对比

白刚玉（白色熔融氧化铝WA）

粒度	中值D50(um)	粒度	中值D50(um)
#240	57.0±3.0	#1200	9.5±0.8
#280	48.0±3.0	#1500	8.0±0.6
#320	40.0±2.5	#2000	6.7±0.6
#360	35.0±2.0	#2500	5.5±0.5
#400	30.0±2.0	#3000	4.0±0.5
#500	25.0±2.0	#4000	3.0±0.4
#600	20.0±1.5	#6000	2.0±0.4
#700	17.0±1.5	#8000	1.2±0.3
#800	14.0±1.0	#10000	0.9±0.1
#1000	11.5±1.0	#30000	0.5±0.1

平板状氧化铝(片状氧化铝）

粒度	D0	D3	D50	D94
#400/A40	<77.6	39-44.6	27.7-31.7	18-20
#500/A35	<64.2	35.4-39.8	23.8-27.2	15-17
#600/A30	<50.4	28.1-32.3	19.2-22.3	13.4-15.6
#700/A25	<40.1	24.4-28.2	16.1-18.7	9.6-11.2
#800/A20	<32.0	20.9-24.1	13.1-15.3	8.2-9.8
#1200A15	<25.2	14.8-17.2	9.4-11	5.8-6.8
#1500/A12	<20.3	11.8-13.8	7.6-8.8	4.5-5.3
#2000/A9	<16.3	8.9-10.5	5.9-6.9	3.3-3.9
#3000/A5	<12.5	6.6-7.8	4.3-5.1	2.55-3.05
#4000/A3	<10.0	4.8-5.6	2.8-3.4	1.5-2.1
